ROSEMOUNT 4851B46G03 4851B45G01 罗斯蒙特氧气分析仪传感器

OCX8800 4851B45G01 罗斯蒙特氧气分析仪传感器

OCX 8800 具有 坚固耐用的设计、稳定的传感器、电子单元和软件包，是目前市场上***的氧气/可燃性气体分析变送器。  Oxymitter 直插式氧气分析变送器中使用的氧化锆传感器 久经考验、***世界，是氧气含量测量的基础部件。 这款产品结合使用了新型***的可燃性气体传感器，可检测温度高达 2600°F（1427°C）烟气中的氧气及可燃气体浓度。

应用：

炼油厂过程加热器

石化反应器炉

小型热水锅炉和蒸汽锅炉

电站锅炉和公用工程锅炉

废燃料炉和焚化炉

特性

单台仪器测量氧和可燃性气体双参数，易于安装的变送器设计形式

电子单元可选择一体式安装或分体式安装

完全可在现场维修

新 软件特性

FOUNDATION? 现场总线和 HART? 通讯、与AMS/PlantWeb? 兼容

定期空气吹扫改进锆池的标定和效率

新 硬件特性

出厂内置自动标定面板选择项

内部过滤器，用于过滤高于正常颗粒级别的颗粒物

辅助现场过滤器，

具有较大的表面积，用于过滤更高颗粒级别的颗粒物

不锈钢过滤器和哈氏合金过滤器

适用的过程温度可高达 2600?F (1427?C)

优势

分析仪器的所有信息不断更新，及时提供给操作人员或技术人员。  维护成本低。

有效节省燃料，通常在不到一年的时间内，用户即可收回该分析仪器的投入成本

消除了电子单元分体安装的成本，以及传感器与电子单元之间的专用电缆和电缆穿线管。

信号漂移最小，测量灵敏度更高

易于维护

适用于绝大多数燃烧应用

抗腐蚀性好，耐高温

锆池的使用寿命延长，抗硫能力增强

净 O2 范围：

0-1% 至 0-40% O2， 通过 HART 或 LOI，可以现场选择

可燃性气体： 0-1000 ppm 至 0-5%，通过 HART 或 LOI，可以现场选择

精度：氧气：

读数的 ± 0.75% 或 0.05% O2，取较大的数值

可燃性气体：

满量程的 ± 2%

系统对测试气体的响应时间：O2：

T90 为 10 秒 可燃性气体： T90 为 25 秒

温度极限：

过程温度：

32° 至 2600°F（0° 至 1427°C）

传感器外壳：

-40° 至 212°F（-40° 至 100°C）

电子单元外壳：

-40° 至 149°F（-40° 至 65°C）

锆头长度，公称大概装运重量：

18 英寸（457 毫米）包装重量：

54 磅（24.5 公斤）

3 英尺（0.91 米）包装重量：

55 磅（24.5 公斤）

6 英尺（1.83 米）包装重量：

57 磅（26 公斤）

9 英尺（2.74 米）包装重量：

59 磅（26.8 公斤）

材料：

锆头：

316L 不锈钢 – 1300°F (704°C) ；铬镍铁合金 600 – 1832°F (1000°C) ；陶瓷 – 2600°F (1427°C)

外壳：

低铜铝

标定：

半自动或自动

推荐的标定气体：

0.4% O2，背景气为 N2 8% O2，背景气为 N2 1000 ppm CO，背景气为空气

标定气体流量：

7 标准立方英尺/小时（0.5 升/分钟）

参比气：

清洁干燥的仪表风（20.95% O2），35 psi（238 kPa），2 标准立方英尺/小时（1 升/分钟）

排放引导气：

清洁干燥的仪表风（20.95% O2），35 psi（238 kPa），5 标准立方英尺/小时（2.5 升/分钟）

稀释气：

清洁干燥的仪表风（20.95% O2），35 psi（238 kPa），0.1 标准立方英尺/小时（0.5 升/分钟）

反吹气：

清洁干燥的仪表风 （选择项） （20.95% O2 ） ，55 psi（374 kPa）

传感器外壳：

NEMA 4 / IP66，2个 3/4" – 14 NPT 电缆穿线端口

电子单元外壳： NEMA 4 / IP66，2个 3/4" – 14 NPT 电缆穿线端口

电气噪音：EN 61326-1，Class A

防爆选择

区域认证：CSA/FM 1 级，1 区 Ex D IIB + H2 T3/T6；AEx D IIB + H2 T3/T6；ATEX II 2 G EEx D IIB + H2 T3/T6

OCX 8800 符合欧盟依据 SEP 的 PED 97/23/EC 指令。 （仅分体式结构）

电源电压： 100-240 VAC ± 10%，48-62 Hz。  无需切换开关或跨接片，电源电缆穿线端口 3/4" – 14 NPT

隔离输出： O2，4-20 mADC，负载为 950 欧姆，带 HART 通讯功能。可燃性气体， 4-20 mADC，负载为 950 欧姆

报警输出继电器： 干式触点，30 mA，30 VDC

逻辑信号： SPA HART? 报警模块 （选择项） 低 O2 含量报警、高可燃性气体含量报警、标定状态、设备故障报警

功耗极限：加热器功耗： 额定功耗 750 瓦

电子单元功耗： 额定功耗 50 瓦

A SET FOR REPLACING THE CELL WITH О2 STANDARD SENSING CELL 4851B45G01

CELL REPLACEMENT KIT FOR CO CELL GASKET GEL 4851B46G03

OXYGEN MEASUREMENT CELL WITHOUT HEATING 2-25%O2 4,0V X X 42718053

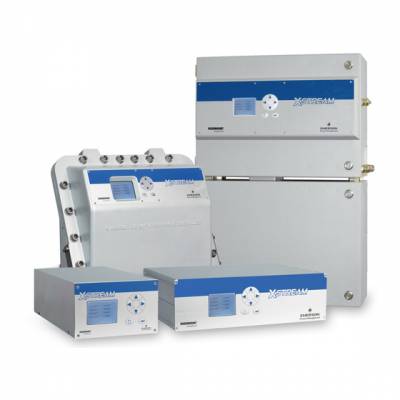

BAF2 XSTREAM WITH PCB FAMOS 42717962-V1

MEASURING CELL AK30 NO CAF2 OXIDIZED CODE 557- C-TUBE 1/8SPIRAL PIN 42717632

ANALYTICAL CELL AK200MM CAF2 AL COATED W. PARTITION SPIRAL PIN X X 42718337

ANALYTICAL TUBE AK200MM AL POLISHED SPIRAL PIN X X 42717627

ANALYTICAL CELL AK200MM CAF2 AL SHINE W. PARTITION SPIRAL PIN 42718288

ANALYTICAL CELL AK200MM CAF2 AL SHINE W. PARTITION SPIRAL PIN X X 42717639

ALUMINUM SLEEVE 42717649

ANALYTICAL CELL AK240MM CAF2 AL SHINE W. PARTITION SPIRAL PIN 42718289

UV EMITTER SO2 CODE 29 WITHOUT HEATING 42716759-V1

UV EMITTER LOWER ELEMENT ASSEMBLY ZERO POINT APERTURE 42716778

ANALYTICAL CELL AK6MM CAF2 SPIRAL PIN X X 42717644

THERMOCONDUCTOMETRIC CELL PCB WAP100 SIGNAL PROCESSING WLD SENSOR

VAR.VOLTAGE BRIDGE 43002012

6888XI-1OXY-01-00-00-00-00-00 (6888XI*6071823) (PART OF OXYGENANALYZER)

6888A 6888 O2 TRANSMITTER (688A*8771199) (OXYGEN ANALYZER)

KIT,CELL REPLACEMENT,6888 O2 TRANSMITTER 6FT GP,AR CELL(6A00455G13) (PART OF OXYGEN ANALYZER)

6888XI-1OXY--00-00-00-00-00-00 (6888XI*6071823) (PART OF OXYGENANALYZER)

KIT CELL REPLACEMENT 6888 O2 TRANSMITTER 6FT GP AR CELL(6A00455G13) (PART OF OXYGEN ANALYZER)

KIT TRANSMITTER BOARD 6888 O2 TRANSMITTER (6A00448G01) (PART OFOXYGEN ANALYZER)

6888XI-O2 SGL SINGLE CHANNEL (6888X 6071823) (PART OF OXYGENANALYZER)

6888A 68888 O2 TRANSMITTER (6888A*8295655) (OXYGEN ANALYZER)

6888XI-O2-SGL SINGLE CHANNEL(6888XI*6071823) (PART OF OXYGENANALYZER)

6888A 6888 O2 TRANSMITTER (6888A*8295655) (OXYGEN ANALYZER)

6888 XI-1OXY-00-00-00-00-00-00(6888XI*6071823) (PART OF OXYGENANALYZER)

6888 O2 TRANSMITTER (6888A*8685875) (OXYGEN ANALYZER)

6888A 6888 O2 TRANSMITTER (6888A*8829906) (OXYGEN ANALYZER)

6888A; 6888 O2 TRANSMITTER (6888A*8295655) (OXYGEN ANALYZER)

6888XI-1OXY-00-00-00-00-00-00-00 (6888XI*6071823) (OXYGENANALYZER)

6888XI-1OXY-00-00-00-00-00-00 (6888XI*6071823) (PARTS OF OXYGENANALYZER)

6888A-1OXY-1-1-1HT-04-00-0-0-0-0 (6888A*8026319 (OXYGENANALYZER)

6888A-1OXY-1-1-1HT-00-01-0-0-0-0 (6888A*8017988) (OXYGENANALYZER)

6888XI-1OXY-00-00-00-00-00-00 (6888XI*6071823) (PART OF OXYGENANALYZER)

6888XI-1OXY-00-00-00-00-00-00 SINGLE CHANNEL (6888XI*6071823)(OXYGEN ANALYZER)

6888A 1OXY-4-2-1HT-00-01-0-0-0-0 (6888A*7966409) (OXYGENANALYZER)

6888XI 1OXY-00-00-00-00-00 (6888XI*6071823) (OXYGENANALYZER)

6888XI-1OXY-02-00-00-00-00 SGL SINGLE CHANNEL (6888XI*6071823)(PART OF OXYGEN ANALYZER)

6888XI-O2 SGL SINGLE CHANNEL (6888XI 6071823) (PART OF OXYGENANALYZER)

6888XI-1OXY-02-00-00-00-00 SGL SINGLE CHANNEL (6888XI*7366348)(PART OF OXYGEN ANALYZER)

6888A 6888 O2 TRANSMITTER (6888A*7966409) (OXYGEN ANALYZER)

6888XI-1OXY-00-00-00-00-00-00) (6888XI-6071823) (OXYGENANALYZER)

6888A 1OXY-7-1-1HT-00-00-0-0-0-0 (6888A*8302372) (OXYGENANALYZER)

KIT TRANSMITTER BOARD 6888 O2 TRANSMITTER (6A00448G01) (PART OFOXYGEN ANALYZER) (NCV)

6888XI-1OXY-02-00-00-00-00-00) (6888XI-7366348) (OXYGENANALYZER)

6888A 1OXY-4-1-1HT-00-01-0-0-0-0 (6888A*8295655) (OXYGENANALYZER)

6888 O2 TRANSMITTERS (OXYGEN ANALYZER)

6888XI-O2-SGL-SINGLE CHANNEL (PARTS OF OXYGEN ANALYZER)

6888XI-O2 SGL SINGLE CHANNEL (6888XI*6071823) (PART OF OXYGENANALYZER)

6888A 6888 O2 TRANSMITTER (6888A*9811779) (OXYGEN ANALYZER)

6888XI-O2 SGL SINGLE CHANNEL (6888X6071823) (PART OF OXYGENANALYZER)

6888XI-1OXY-01-00-00-00-00-00 O2 SGL CHANNEL (6888XI*6071823)(PART OF OXYGEN ANALYZER)

6888XI-10XY-00-00-00-00-00-00 (6888XI 6071823) (PART OF OXYGENANALYZER)

6888XI-10XY-00-00-00-00-00-00 (6888XI-6071823) (PART OF OXYGENANALYZER)

6888A-10XY-1-1-1HT 00-01-0-0-0-0 (6888A*8017988) (PART OF OXYGENANALYZER)

6888A 6888 O2 TRANSMITTER (6888A*8685875) (OXYGEN ANALYZER)

6888A O2 TRANSMITTER (6888A*8685875) (OXYGEN ANALYZER)

6888XI*6071823 6888XI-O2-SGL-SINGLE CHANNEL (PART OF OXYGENANALYZER)

KIT I/O BOATD 6888XI ADVANCED ELECTRONICS (6A00445G01) (PART OFOXYGEN ANALYZER)

6888A IOXY-4-1-1HT-00-00-0-000 (6888A*8301683) (OXYGENANALYZER)

KIT TRANSMITTER BOARD 6888 O2 TRANSMITTER W/COVER & MTG PLATE(6A00448G02) (PART OF OXYGEN ANALYZER)

6888 O2 TRANSMITTER (6888A*15252930) (OXYGEN ANALYZER)

6888XI-O2 SGL SINGLE CHANNEL (6888XI7984577) (PART OF OXYGENANALYZER)

6888XI-O2 SGL SINGLE CHANNEL (6888XI6071823) (PART OF OXYGENANALYZER)

6888 O2 TRANSMITTER (6888A*8295655) (OXYGEN ANALYZER)

6888XI-1OXY-01-00-00-00-00-00 O2 SGL CHANNEL (6888XI*7984577)(PART OF OXYGEN ANALYZER)

6888 ADVANCED ELECTRONICS (6888XI*6071823) (PART OF OXYGENANALYZER)

KIT STRUT 6888 O2 TRANSMITTER 18IN GP (6A00454G01) (PART OFOXYGEN ANALYZER)

6888C-1OXY-2A-1-4FF-A-00-01-0-0-0-0

OCX88C-32-10-0-0-H4-02-0-1

OXT4C-1-0-0-0-14-3-1-00-00-00-00

OXT4C-2-0-0-0-14-3-1-00-00-00-00

OXT4C-1-0-0-0-14-3-1-00-00-00-15

4847B61G25

6292A74G02

4851B45G01

4851B46G03
