| 是否进口：否 | 加工定制：否 | 品牌：菲尼克斯 |
| 型号：AXL F DI32/1 1F | 测量范围：1 | 测量精度：1 |
| 分辨率：1 | 电源电压：1 | 用途：1 |

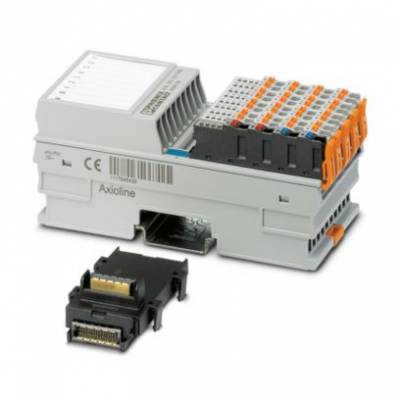

AXL F DI32/1 1F 菲尼克斯模块2688035
AXL F DI32/1 1F
数字量输入模块，数字输入: 32，24 V DC，连接系统: 1线，本地总线传输速率: 100 Mbps，包括总线基础模块和Axioline F连接器
连接数据
名称 Axioline F插头
连接方式 直插式连接
连接方法方面的注意事项 请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。
刚性导线最小横截面 0.2 mm?
刚性导线横截面 1.5 mm?
柔性导线最小横截面 0.2 mm?
柔性导线横截面 1.5 mm?
最小导线横截面AWG 24
导线横截面AWG 16
剥线长度 8 mm
概述
安装类型 DIN导轨
净重 238.3 g
菲尼克斯2688035模块
AXL F DI32/1 1F
关于重量规格的注意事项 带插头和总线基础模块
诊断信息 I/O电源故障 是
接口
名称 Axioline F本地总线
通道数目 2
连接方式 总线基础模块
传输速度 100 Mbps
宽度 53.6 mm
高度 126.1 mm
深度 54 mm
关于尺寸数据的注意事项 使用TH 35-7.5导轨(符合 EN60715)时该深度有效。
环境条件
环境温度(运行) -25 °C ... 60 °C
环境温度(存放/运输) -40 °C ... 85 °C
允许湿度(运行) 5 % ... 95 % (无冷凝)
允许湿度(存放/运输) 5 % ... 95 % (无冷凝)
空气压力(运行) 70 kPa ... 106 kPa (可达海拔3000 m)
空气压力(存放/运输) 70 kPa ... 106 kPa (可达海拔3000 m)
保护等级 IP20
